Оповещатель охранно-пожарный световой "Астра-10" исполнение М1
Сертификат соответствия № РОСС RU.ОС03.Н00530
Сертификат пожарной безопасности № ССПБ. RU.ОП021.В00525
Руководство по эксплуатации АД2.422.002-03 РЭ
Редакция документа 10-М1v4_2

Настоящее руководство по эксплуатации предназначено для изучения принципа
работы, правильного использования, хранения и технического обслуживания
оповещателя охранно-пожарного светового "Астра-10" исполнение М1 (в даль-
нейшем - оповещатель).
К работам по монтажу, установке, обслуживанию и эксплуатации оповещателя
должны допускаться лица, имеющие квалификацию электромонтера охранно-
пожарной сигнализации не ниже пятого разряда и допущенные к работе с элек-
троустановками до 1000 В.
1 Назначение
1.1 Оповещатель предназначен для светового оповещения о состоянии объ-
екта, охраняемого с помощью приборов охранно-пожарной сигнализации.
1.2 Оповещатель рассчитан на непрерывную круглосуточную работу.
1.3 Электропитание оповещателя осуществляется напряжением 12 В
постоянного тока.
1.4 Конструкция оповещателя обеспечивает возможность крепления его на
стене помещения.
1.5 Оповещатель следует располагать в месте, где отсутствует воздействие
прямого солнечного света.
1.6 Оповещатель выдает 2 вида оповещения:
- светодиодные индикаторы включены;
- светодиодные индикаторы выключены,
- путем подачи на него напряжения питания через выходное реле приемно-
контрольного прибора (ПКП) или через выходы типа открытый коллектор.
1.7 Оповещатель не является источником помех по отношению к аналогич-
ным оповещателям, оповещателям другого типа и назначения, а также по
отношению к бытовой радиоаппаратуре.
1.8 Оповещатель относится к однофункциональным, неремонтируемым и
обслуживаемым изделиям группы ИКН вида 1 по ГОСТ 27.003-90.
2 Технические характеристики
Контрастное восприятие светового оповещения
на фоне внешней засветки, Лк, не менее.........................................................500
Угол обзора восприятия светового оповещения...........................................180°
Ток потребления, мА, не более...........................................................................15
Габаритные размеры, мм.........................................................................62х37х27
Масса оповещателя, кг.....................................................................................0,03
Условия эксплуатации:
Диапазон температур, °С................................................от минус 30 до плюс 40
Относительная влажность воздуха, %..................................до 95 при плюс 35 °С
без конденсации влаги

3 Комплектность
3.1 Комплектность поставки указана в таблице 3.1.
Таблица 3.1

4 Устройство и работа
4.1 Оповещатель состоит из
основания, печатной платы с
радиоэлементами и крышки.

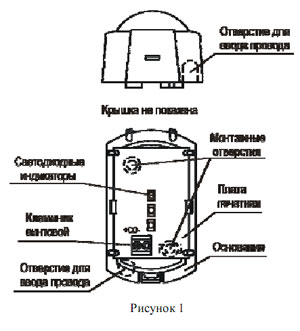

Внешний вид оповещателя пока-
зан на рисунке 1.
5 Маркировка
5.1 На этикетке, приклеенной к
корпусу оповещателя, указаны:
- сокращенное условное обо-
значение оповещателя;
- версию программного обес-
печения;
- месяц и год изготовления;
- знак соответствия (при нали-
чии сертификата соответст-
вия);
- отметку соответствия стан-
дарту качества ISO 9001;
- штрих-код, дублирующий
текстовую информацию.

6 Упаковка
6.1 Способ упаковывания оповещателя и эксплуатационной документации,
подготовка их к упаковыванию, потребительская, транспортная тара и материа-
лы, применяемые при упаковывании, порядок размещения соответствуют ГОСТ
23170-78.
6.2 Оповещатель упакован в потребительскую тару - картонную коробку,
вместе с руководством по эксплуатации и комплектом монтажных частей.
7 Указания мер безопасности
7.1 Оповещатель по способу защиты человека от поражения электрическим
током относится к классу защиты 0 по ГОСТ 12.2.007.0-75.
7.2 Электрическая прочность изоляции между клеммами питания 12В и ме-
таллическим листом, на который должен быть установлен оповещатель,
удовлетворяет требованиям ГОСТ 12997-84 (выдерживает в течение одной
минуты без пробоя и поверхностного перекрытия действие напряжения
синусоидальной формы частотой 50 Гц с действующим значением 500 В при
нормальных климатических условиях и с действующим значением 300 В при верхнем
значении относительной влажности.
7.3 Электрическое сопротивление изоляции между клеммой питания 12В и металличе-
ским листом, на который должен быть установлен оповещатель, соответствует
ГОСТ 12997-84 и составляет:
- не менее 20 МОм при нормальных климатических условиях;
- не менее 5 МОм при верхнем значении рабочей температуры;
- не менее 1 МОм при верхнем значении относительной влажности.
7.4 Конструктивное исполнение оповещателя обеспечивает его пожарную безопасность
по ГОСТ Р МЭК 60065-2002 в аварийном режиме работы и при нарушении правил
эксплуатации.
8 Порядок установки
8.1 При выборе места установки оповещателя необходимо соблюдать следующие требования:
- допускается установка оповещателя на стене помещения;
- исключить попадание на оповещатель прямых солнечных лучей;
- в капитальных сооружениях предпочтительной является установка оповещателя в мес-
тах, откуда он хорошо наблюдается с улицы.
8.2 Оповещатель устанавливается в следующей последовательности:
а) снять крышку оповещателя, вставив лезвие плоской отвертки в паз на торце корпуса
и повернув лезвие до выхода защелки основания из паза крышки;
б) снять плату с основания, отогнув зацепы в основании;
в) сделать разметку на несущей поверхности по основанию оповещателя;
г) выдавить отверткой в основании или крышке оповещателя заглушки монтажных
отверстий для ввода проводов (рисунок 1) и провести провода от
источника питания через отверстие;
д) шурупами закрепить основание оповещателя на несущей поверх-
ности;
е) установить печатную плату на место;

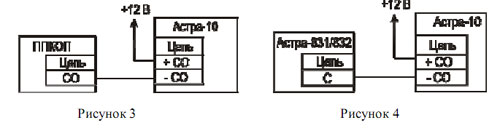

Примечание - Варианты подключения оповещателя: к ППКОП "Астра-812", "Астра-712" при
ведены на рисунке 3, к модулям расширения "Астра-831", "Астра-832"- на рисунке 4.
з) установить на место крышку оповещателя;
и) закрыть отверстие для ввода проводов для предохранения оповещателя от попадания в
него потоков воздуха и насекомых.

10 Транспортирование и хранение
10.1 Оповещатель в упаковке предприятия - изготовителя может транспортироваться
на любые расстояния любым видом транспорта в крытых транспортных средствах
(в железнодорожных вагонах, закрытых автомашинах, герметизированных отапливае-
мых отсеках самолетов, трюмах и т.д.).
10.2 Условия транспортирования оповещателя соответствуют условиям хранения 5 по
ГОСТ 15150-69.
10.3 Хранение оповещателя в транспортной таре на складах изготовителя и потреби-
теля соответствует условиям хранения 3 по ГОСТ 15150-69, а в потребительской таре -
условиям хранения 1 по ГОСТ 15150-69.
В помещении для хранения не должно быть токопроводящей пыли, паров кислот и щелочей,
а также газов, вызывающих коррозию и разрушающих изоляцию.
10.4 Срок хранения в транспортной таре по условиям хранения 3 должен быть не
более одного года, при этом транспортная тара должна быть без подтеков и загрязне-
ний.
10.5 Оповещатель не предназначен для транспортирования в неотапливаемых, негер-
метизированных салонах самолета.
11 Сведения об утилизации
11.1 Оповещатель не представляет опасность для жизни, здоровья людей и окружаю-
щей среды, после окончания срока службы его утилизация производится без принятия
специальных мер защиты окружающей среды.
12 Гарантии изготовителя
12.1 Изготовитель гарантирует соответствие оповещателя требованиям технических
условий АД2.422.002 ТУ при соблюдении потребителем установленных технических
норм эксплуатации, транспортирования, хранения и монтажа.
12.2 Гарантийный срок хранения – 2 года 6 месяцев со дня изготовления.
12.3 Гарантийный срок эксплуатации – 2 года со дня ввода в эксплуатацию, но не
более 2 лет 6 месяцев со дня изготовления.
12.4 Изготовитель обязан производить ремонт, либо заменять оповещатель в течение
гарантийного срока.
12.5 Гарантия не вступает в силу в следующих случаях:
– несоблюдение данного руководства по эксплуатации;
– механическое повреждение оповещателя;
– ремонт оповещателя другим лицом, кроме изготовителя.
12.6 Гарантия распространяется только на оповещатель. На все оборудование других
производителей, использующееся совместно с оповещателем распространяются их
собственные гарантии.
12.7 Пользователь должен понимать, что правильно установленная система сигнализа-
ции может только уменьшить риск таких событий как кража, ограбление или пожар, но
не является гарантией того, что такое событие не может произойти.
Изготовитель не несет ответственности за чью-либо смерть, человеческие либо
вещественные повреждения, либо другие случайные или преднамеренные потери,
основанные на заявлении, что его оповещатель не выполнил своих функций.
